ElectroVoice BSYS-EVID-S4.2TB – Premium Duvar Hoparlör Seti
Genel Özellikler

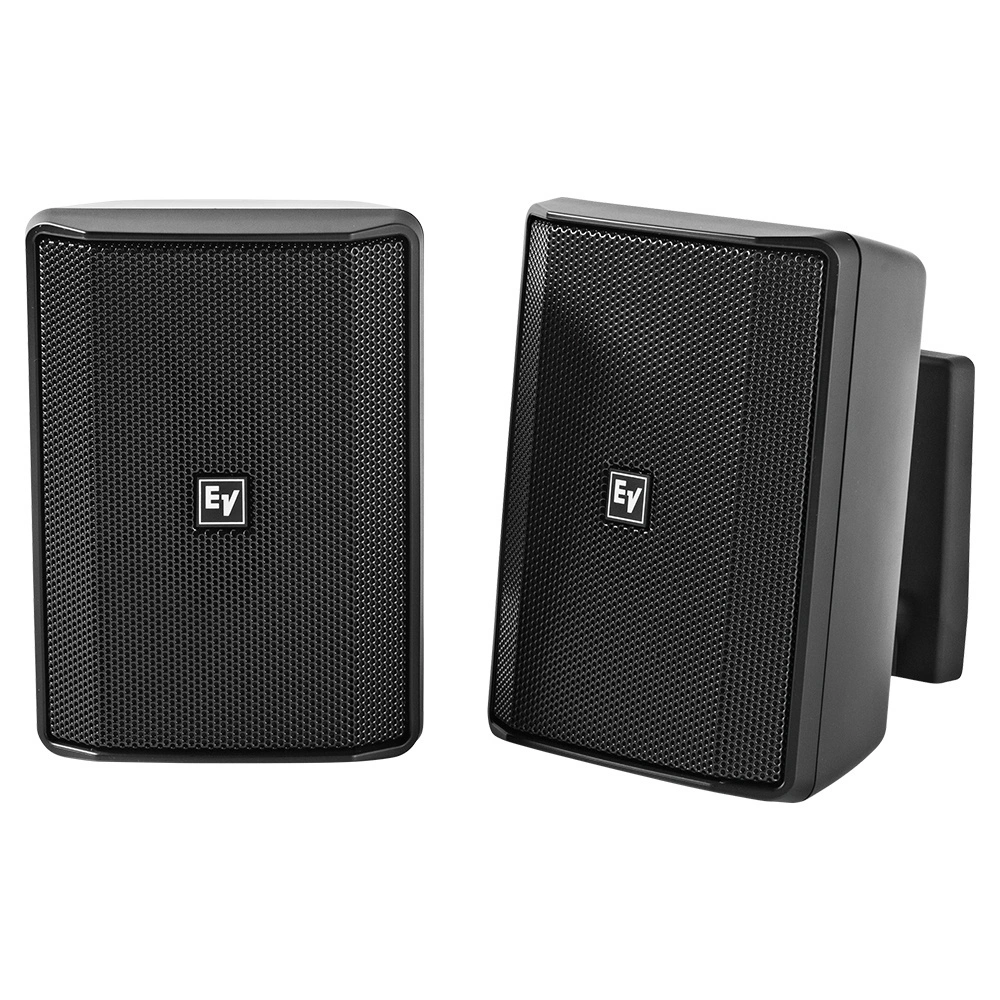

Hoparlör Özellikleri:
- Hızlı, kolay ve güvenilir kurulum için yenilikçi montaj sistemi dahildir.
- Dış mekân kullanımına uygun olarak tasarlanmıştır (IP54 koruma sınıfı) ve performanstan ödün vermez.
- Yangına dayanıklı ABS plastik kabin içerisine yerleştirilmiş uzun hareket mesafeli 4″ (102 mm) woofer sayesinde 75 Hz’e kadar uzanan etkileyici düşük frekans performansı sunar.

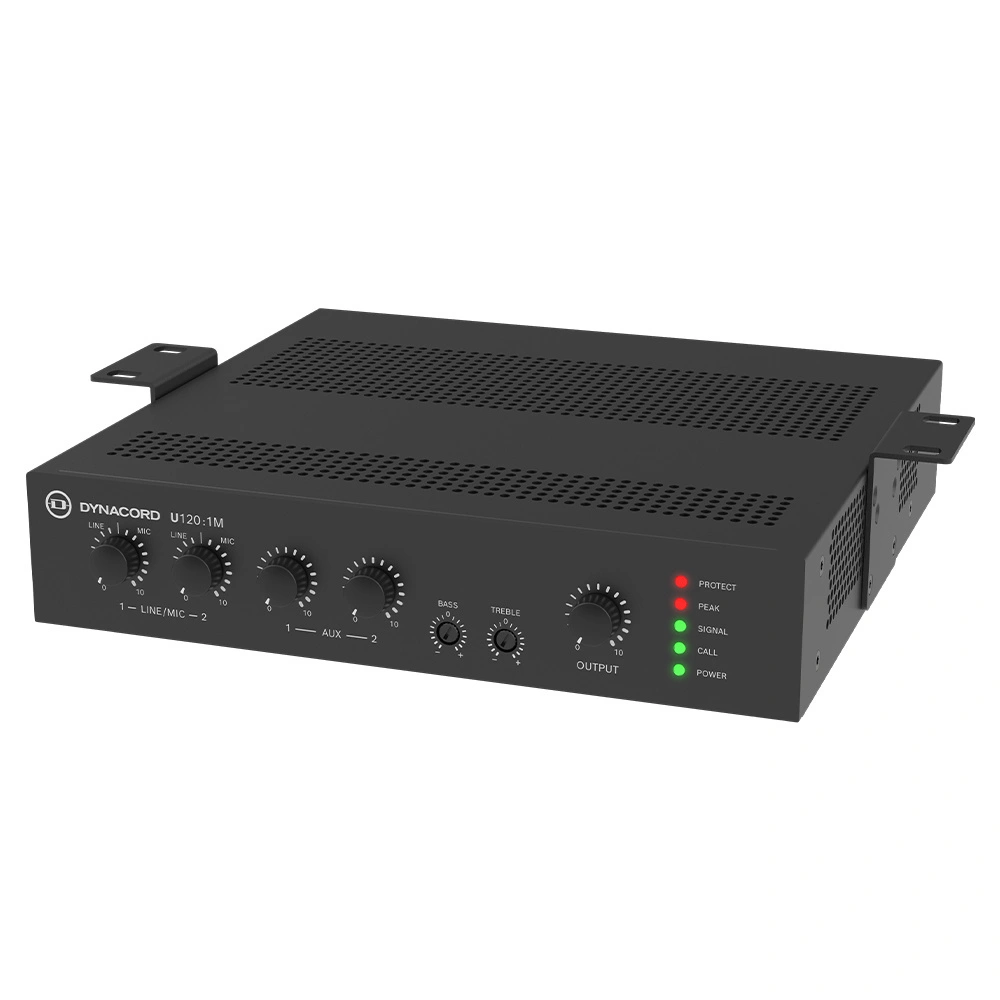

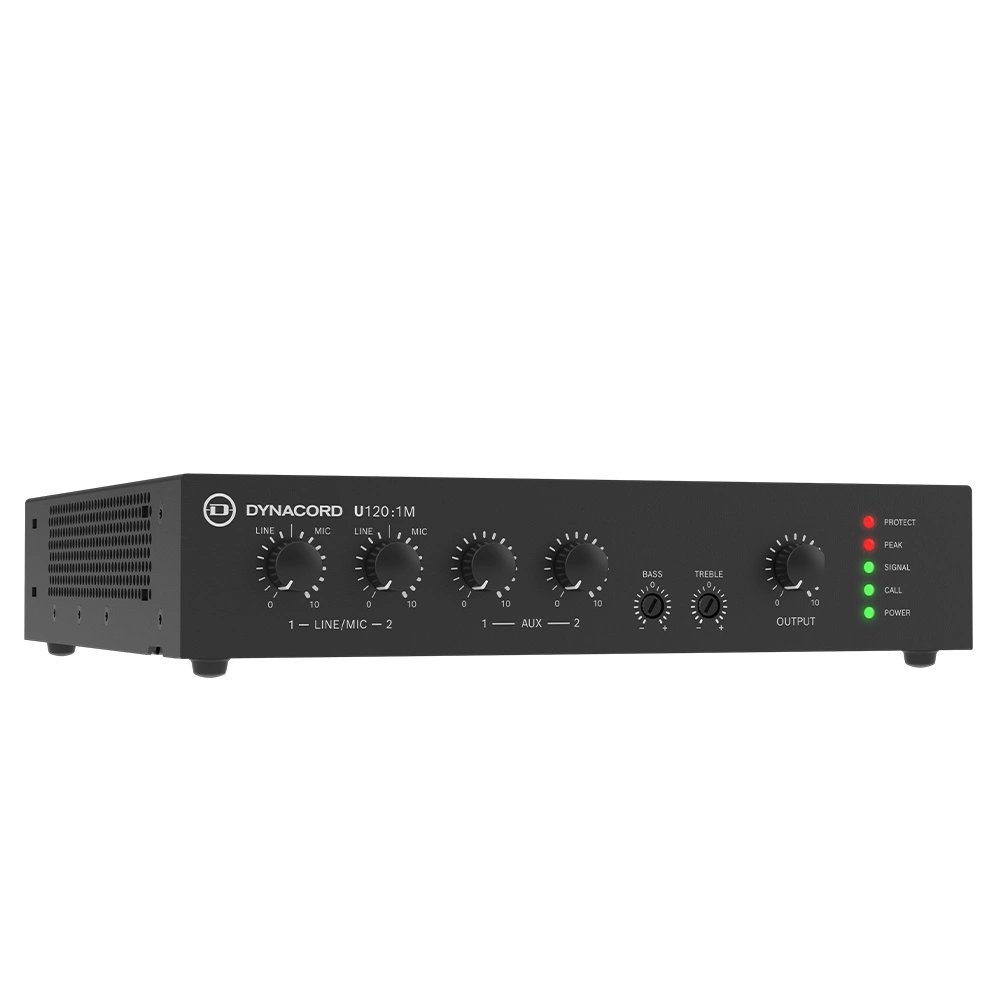

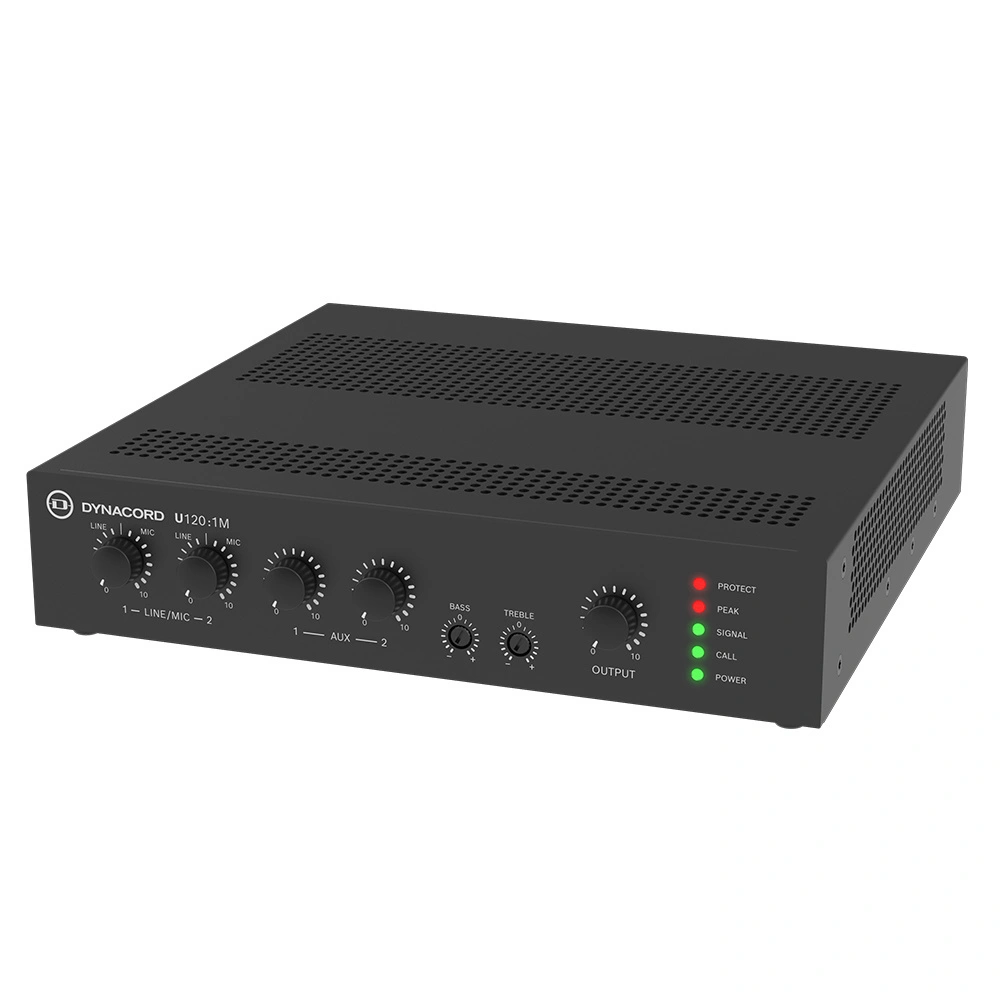

- Mikser Amplifikatör Özellikleri:
- 4 girişe sahiptir; bunların 2’si phantom güç destekli mikrofon/hat (Mic/Line) girişidir.
- 4 Ω, 8 Ω, 70 V ve 100 V hoparlör sistemleriyle tam güç çıkışı sağlayabilir.
- Kritik anonsların net bir şekilde duyulmasını sağlayan EMG öncelikli giriş desteği sunar.
- Dikkat çekici uyarılar için 2 tonlu zil (chime) özelliğine sahip kontakt önceliklendirme desteği bulunur.
- 70 Hz ve 120 Hz yüksek geçiş (High-Pass) filtreleri sayesinde istenmeyen düşük frekansları azaltarak ses çıkışını optimize eder.
- Yer tasarrufu sağlayan kompakt ½ rack tasarımı ile esnek kurulum imkânı sunar.
- VOX Ducking özelliği, konuşma algılandığında arka plan müziğinin seviyesini otomatik olarak düşürerek daha net sesli iletişim sağlar.
- Remote OFF (Bekleme Modu) özelliği sayesinde uzaktan standby moduna alınabilir ve enerji verimliliği artırılır.

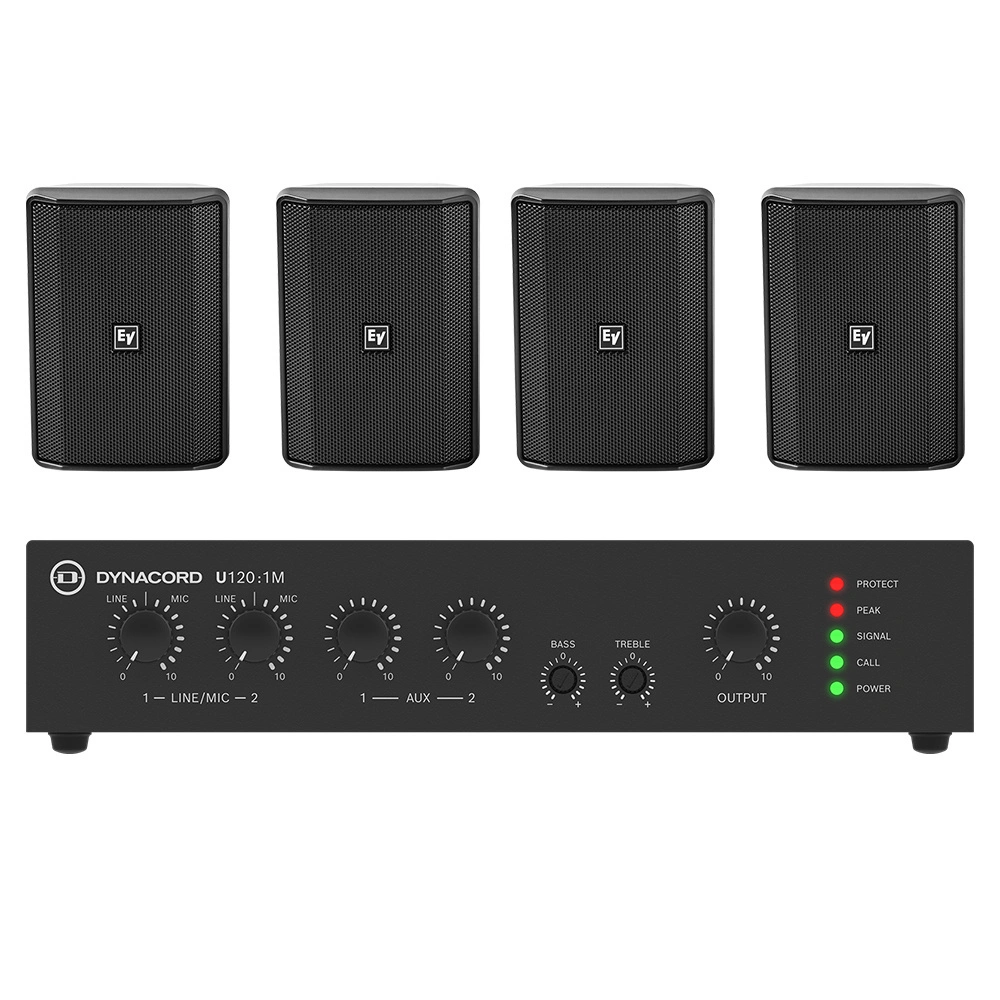

Paket İçeriği
- Hoparlörler: F.01U.332.732, 4 adet (2 kutu)
- Mikser Amplifikatör:F.01U.425.747 (U60:1M EU), 1 adet
| Özellik EVID-S4.2T | Değer |
|---|---|
| Frekans Aralığı (-10 dB) | 75 Hz – 20 kHz |
| Dış Ortam Koruması (Weatherized) | Evet |
| Yüksek Frekans Sürücüsü (HF Transducer) | 0.75″ (20 mm) |
| Frekans Tepkisi (-3 dB) | 100 Hz – 20 kHz |
| Maksimum SPL (1 m) | 104.5 dB |
| Yatay Kapsama Açısı (-6 dB) | 110° |
| Dikey Kapsama Açısı (-6 dB) | 110° |
| Düşük Frekans Sürücüsü (LF Transducer) | 4″ (102 mm) |
| Güç Kapasitesi | 60 W |
| Bağlantı Tipi | Duvar braketi üzerinde vidalı terminal bağlantısı (maks. 12 AWG / 2.5 mm² kablo) |
| Hassasiyet (1 W / 1 m) | 86.5 dB |
| Renk Seçenekleri | Siyah veya Beyaz |
| Önerilen High-Pass Frekansı | 70 Hz |
| Derinlik | 118 mm |
| Net Ağırlık | 1.8 kg |
| Nakliye Ağırlığı | 5.4 kg |
| Hat Trafosu | 70V / 100V (15 W) |
| Çevresel Koruma Sınıfı | IP54 (IEC-60529 standardına uygun) |
| Güç Dayanımı (Sürekli / Tepe) | 15 W / 60 W |
| Özellik U60:1M | Değer |
|---|---|
| Şebeke Gerilimi | 100 VAC – 240 VAC, 50/60 Hz |
| Güç Tüketimi | 100 VA |
| Bekleme Tüketimi (Remote OFF aktif) | 0.60 W |
| Boşta Çalışma Tüketimi | 6 W |
| Uzaktan Açma/Kapatma | 2 pin Eurostyle, kontak kapama |
| Frekans Tepkisi (Girişten Çıkışa) | 70 Hz – 22 kHz (-3 dB) |
| Frekans Tepkisi (Girişten Line Çıkışa) | <10 Hz – 65 kHz (-3 dB) |
| Distorsiyon | <%1 @ nominal çıkış gücü, 1 kHz |
| Çıkış Katı Yapısı | Class D |
| Bas Ekolayzır | ±12 dB / 150 Hz – 3 dB (100 Hz) |
| Tiz Ekolayzır | ±12 dB / 5 kHz – 3 dB (10 kHz) |
| Sabit Low-Cut Filtresi | 70 Hz, 12 dB/oktav |
| Açılabilir Low-Cut Filtresi | 120 Hz, 12 dB/oktav |

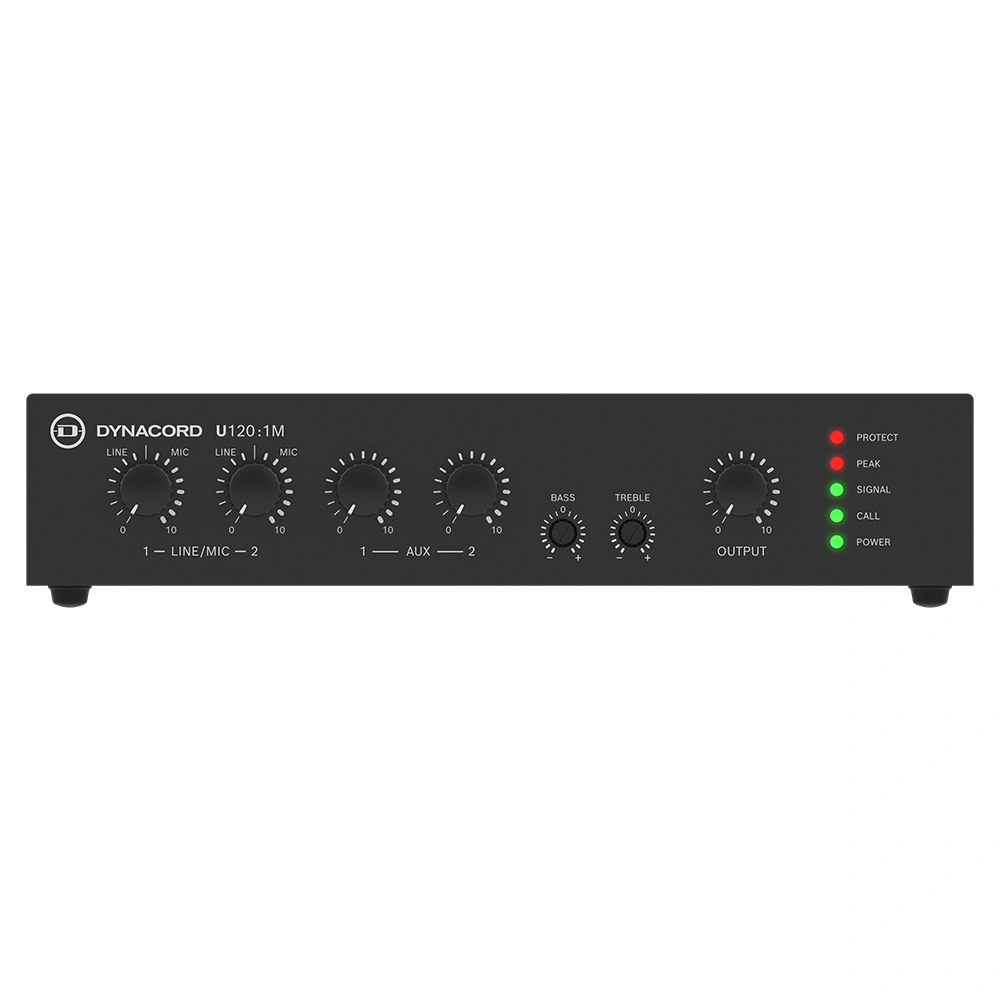

| Koruma LED’i | Kırmızı – Koruma ve kısa devre durumu |
| Peak LED’i | Kırmızı – Clip seviyesinden 1 dB önce |
| Signal LED’i | Yeşil – Giriş ve çıkış sinyali |
| Call LED’i | Yeşil – EMG, öncelikli tetikleme veya VOX aktif |
| Power LED’i | Yeşil – Güç açık durumu |
| DIP Anahtarları | EMG (HiZ/LowZ), Çift Tonlu Chime, HPF (120 Hz), VOX, Phantom Güç (+48 V),
Çıkış Modu (HiZ/LowZ), Amplifikatör Modu (70 V / 100 V / 4 Ω / 8 Ω) |
| Amplifikatör Koruması | Ses limitörleri, aşırı sıcaklık, DC, HF, kısa devre ve aşırı akım koruması |
| Güç Kaynağı Koruması | Aşırı/düşük gerilim, ilk akım sınırlama, aşırı akım ve sıcaklık koruması |
| Giriş Sayısı | 2 Mikrofon/Hat, 2 AUX (+EMG) |
| Mikrofon Hassasiyeti | -68 dBu (300 µV) |
| AUX Hassasiyeti (Mono) | -22 dBu (60 mV) |
| AUX Hassasiyeti (Stereo) | -28 dBu (30 mV) |
| Maksimum Mikrofon Giriş Seviyesi | +8 dBu |
| Mikrofon Giriş Empedansı | 10 kΩ |
| AUX Giriş Empedansı | 4.7 kΩ |
| EMG (Line) Empedansı | >15 kΩ |
| EMG (HiZ) Empedansı | >470 kΩ |
| Line Çıkış Empedansı | 75 Ω |
| Gürültü Seviyesi | -59 dBu (A-ağırlıklı, HiZ 100 V) |

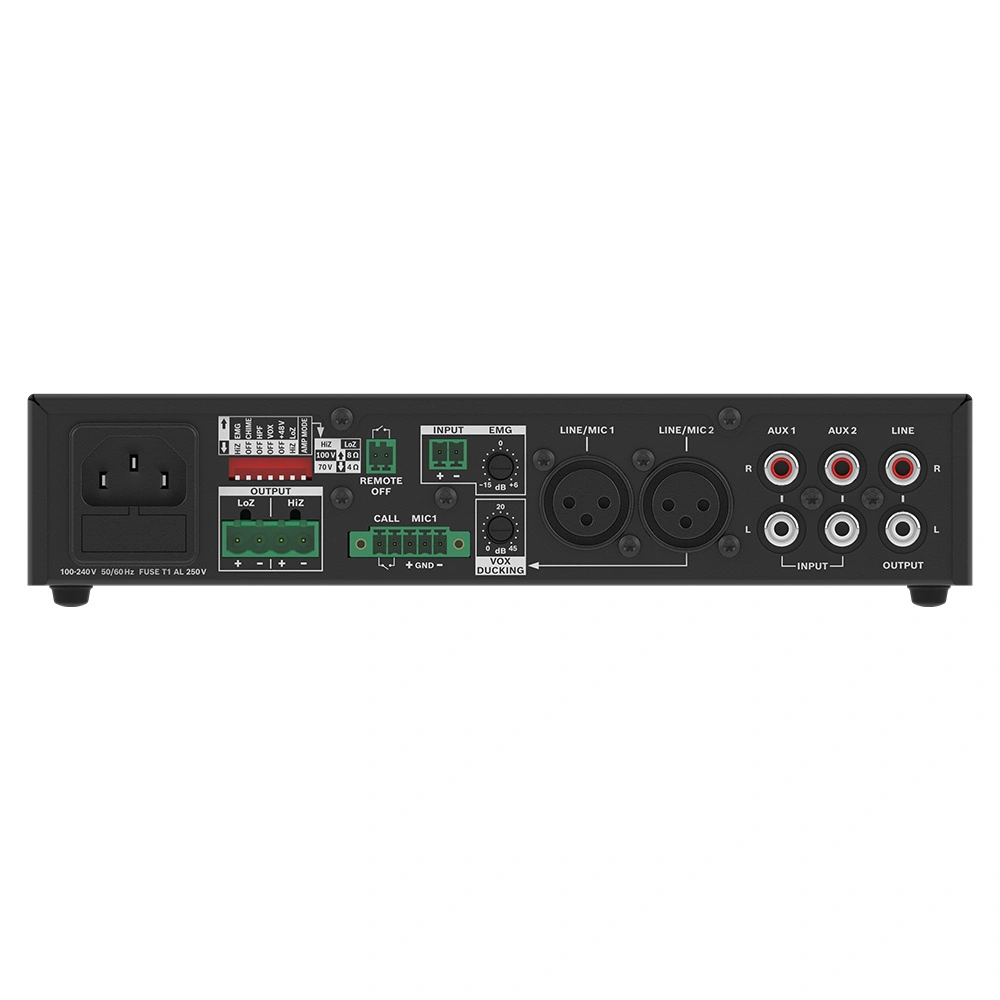

| Giriş 1 | Mikrofon/Hat, chime destekli kontakt önceliklendirme |
| Giriş 1 Bağlantısı | 3 pin XLR balanslı / 5 pin Eurostyle balanslı |
| Giriş 1 Dinamik Aralığı | 61 dB |
| Giriş 1 S/N Oranı | ≥98 dB |
| Giriş 1 Phantom Güç | 48 V DC (açılıp kapatılabilir) |
| Giriş 2 | Mikrofon/Hat, VOX önceliklendirme |
| VOX Ducking | 0 dB ile -45 dB arasında ayarlanabilir |
| VOX Eşik Seviyesi | -60 dBu ile +8 dBu arasında ayarlanabilir |
| Giriş 2 Phantom Güç | 48 V DC (açılıp kapatılabilir) |
| Giriş 3 | RCA (Stereo giriş, mono dönüştürülmüş) |
| Giriş 4 | RCA (Stereo giriş, mono dönüştürülmüş) |
| EMG Girişi | 100 V Hat Girişi, 2 pin balanslı |
| Hoparlör Çıkışı | 4 pin Eurostyle (LowZ ve HiZ) |
| Nominal Çıkış Gücü | 60 W |
| Maksimum Çıkış Gerilimi | 16 VRMS (4 Ω), 22 VRMS (8 Ω), 85 VRMS (70 V), 115 VRMS (100 V) |
| Koruma Sınıfı | Class I (Topraklamalı) |
| Boyutlar (Y x G x D) | 44.2 x 218 x 217.7 mm |
| Renk | RAL 9017 Trafik Siyahı |
| Net Ağırlık (Aksesuarsız) | 2.53 kg |
| Net Ağırlık (Aksesuarlı) | 2.99 kg |
| Nakliye Ağırlığı | 3.35 kg |

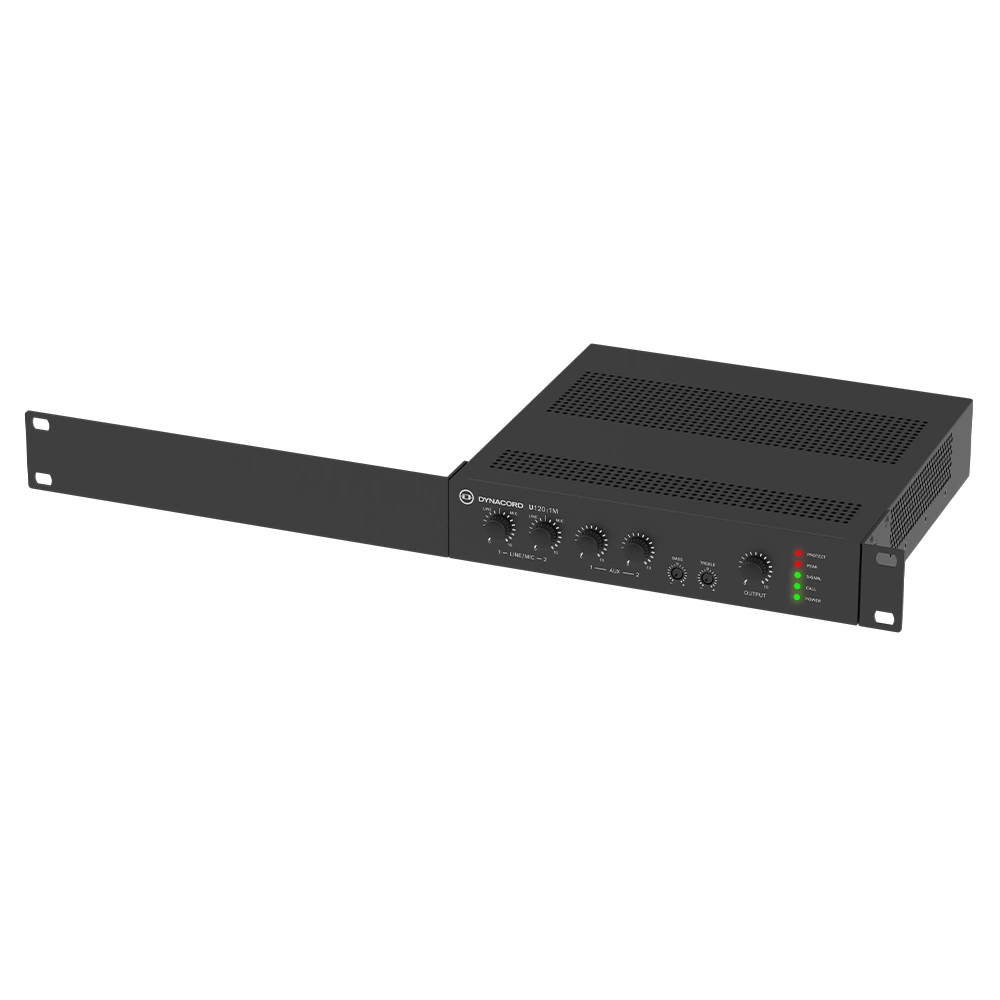

| Montaj Seçenekleri | Masaüstü, masa altı, yarım rack, 19″ rack veya yan yana rack montajı |
| Soğutma Sistemi | Fansız (konveksiyon soğutmalı) |
| Çalışma Sıcaklığı | -5°C ile +45°C |
| Depolama Sıcaklığı | -40°C ile +70°C |
